Luft­aus­läs­se in Lüf­tungs­an­la­gen rei­ni­gen ist unwich­tig?

In Gebäu­den mit raum­luft­tech­ni­schen Anla­gen (RLT-Anla­gen) über­neh­men Luft­aus­läs­se eine zen­tra­le Auf­ga­be: Sie sind die Schnitt­stel­le zwi­schen Lüf­tungs­sys­tem und Raum. Über sie wird Frisch­luft in Räu­me ein­ge­bracht oder ver­brauch­te Luft abge­saugt. Da sie das Aus­hän­ge­schild Ihrer Räum­lich­kei­ten sind, ver­bes­sern sie unmitt­e­bar die Wohl­fühl­at­mo­sphä­re und den Wer­tes. Des­halb soll­te man regel­mä­ßig die Luft­aus­läs­se in Lüf­tungs­an­la­gen rei­ni­gen.

Zu den häu­figs­ten Bau­for­men gehö­ren:

• Tel­ler­ven­ti­le
• Drall­aus­läs­se
• Git­ter- und Schlitz­durch­läs­se

Die­se Bau­tei­le beein­flus­sen nicht nur die Luft­ver­tei­lung und den Kom­fort in Räu­men, son­dern auch den War­tungs­auf­wand und die hygie­ni­sche Situa­ti­on einer Anla­ge.

Wer eine Lüf­tungs­an­la­ge Luft­aus­lass rei­ni­gen möch­te, soll­te ver­ste­hen, wel­che Bau­for­men exis­tie­ren, wie sie funk­tio­nie­ren und wel­che Beson­der­hei­ten bei der Rei­ni­gung zu beach­ten sind. Gleich­zei­tig gilt: Die Rei­ni­gung von Lüf­tungs­an­la­gen umfasst immer das gesam­te Sys­tem – nicht nur die sicht­ba­ren Luft­aus­läs­se.

Wel­che Luft­aus­läs­se gibt es in Lüf­tungs­an­la­gen?

Luft­aus­läs­se brin­gen Luft­strö­me kon­trol­liert in den Raum ein, oder füh­ren die­se ab. Je nach Bau­form unter­schei­den sie sich in Luft­füh­rung, Ein­satz­be­reich und War­tungs­auf­wand.

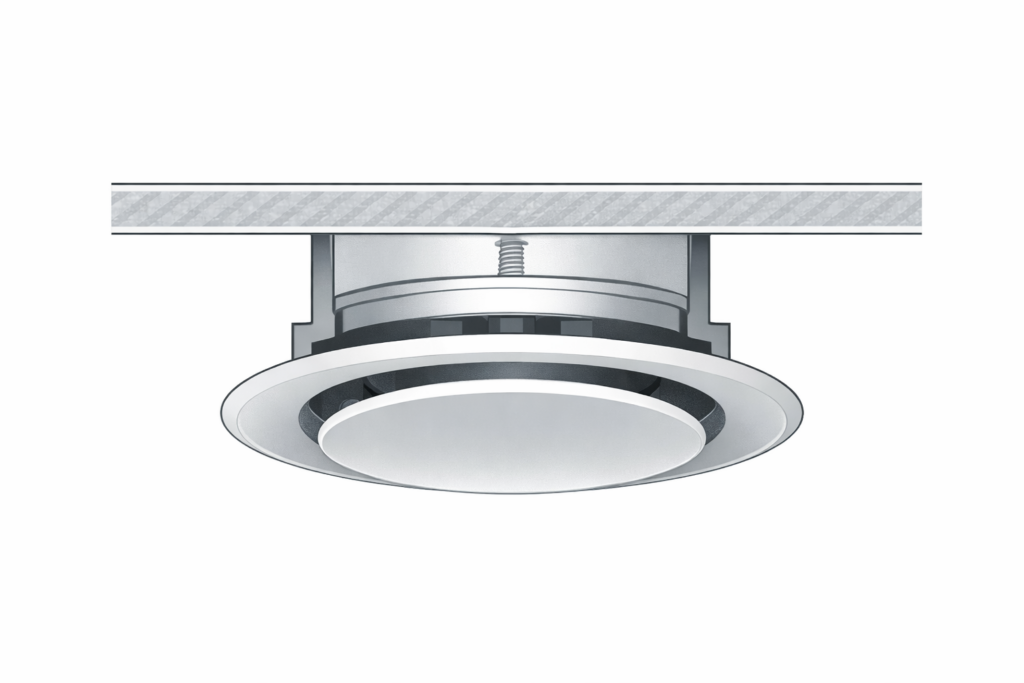

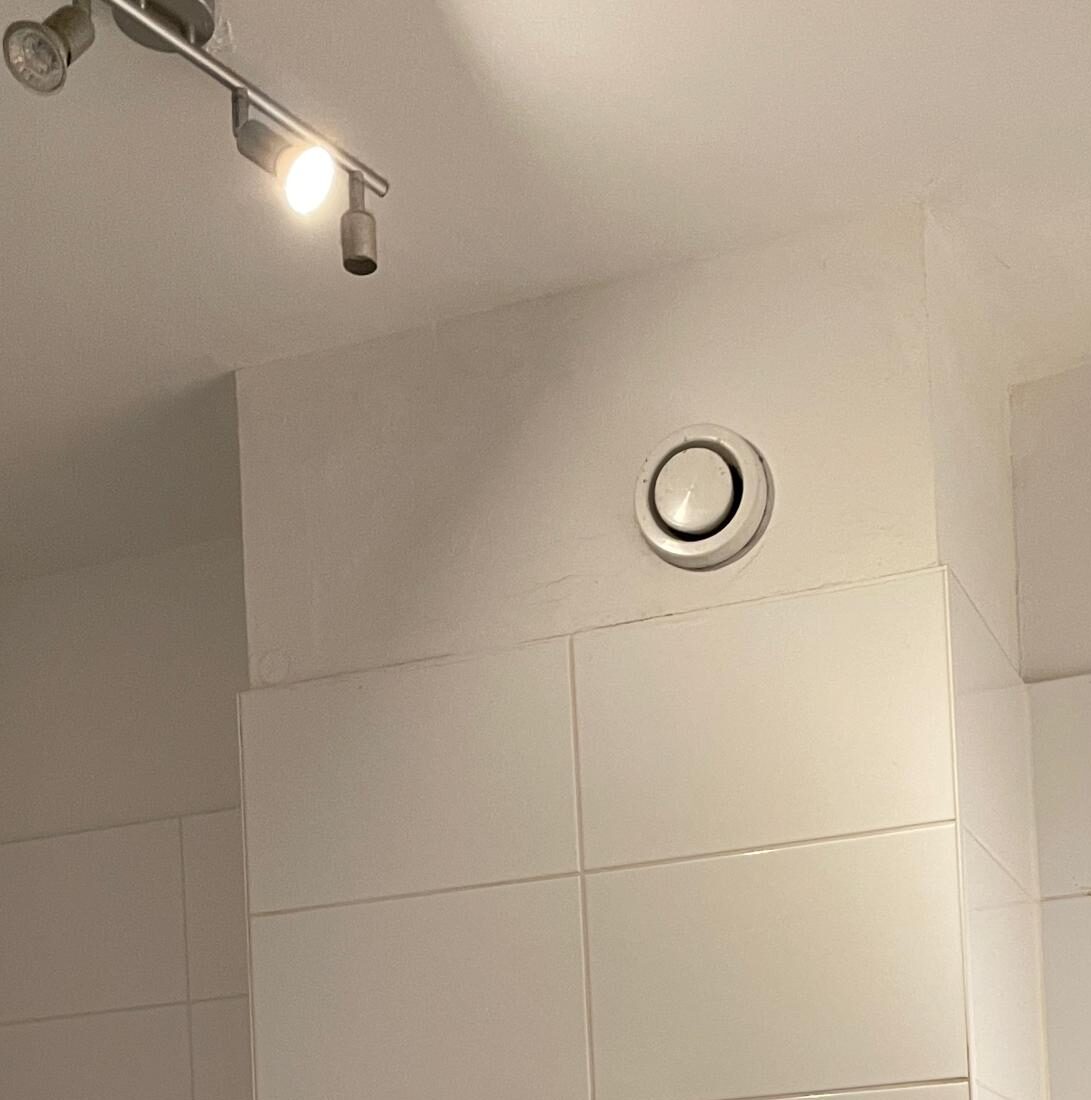

Tel­ler­ven­ti­le

Damit zäh­len Tel­ler­ven­ti­le zu den am wei­tes­ten ver­brei­te­ten Luft­aus­läs­sen in Lüf­tungs­an­la­gen. Tel­ler­ven­ti­le bestehen aus einem run­den Ven­til­kör­per und einem ver­stell­ba­ren Tel­ler. Eine Gewin­de­spin­del regu­liert die­sen.

Die Luft tritt dabei nicht durch den Tel­ler selbst, son­dern durch einen umlau­fen­den Luft­schlitz zwi­schen Tel­ler und Ven­til­kör­per aus.

Durch Ver­stel­len des Tel­lers lässt sich der Volu­men­strom der Anla­ge ein­stel­len.

Tel­ler­ven­ti­le wer­den über­wie­gend in Abluft­sys­te­men ein­ge­setzt, bei­spiels­wei­se in:

• Sani­tär­be­rei­chen
• Küchen
• Tech­nik­räu­men
• Woh­nungs­bau
• klei­ne­ren Büro­flä­chen

Die ein­fa­che Kon­struk­ti­on macht sie kos­ten­güns­tig, leicht regu­lier­bar und rela­tiv war­tungs­arm.

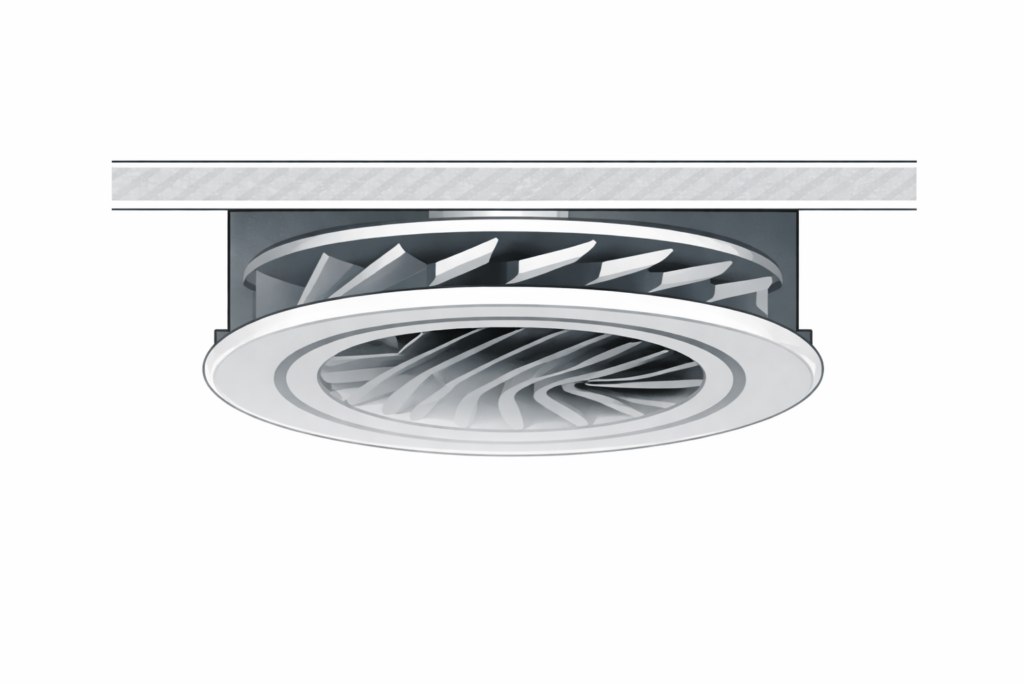

Drall­aus­läs­se

Drall­aus­läs­se wer­den haupt­säch­lich in Zuluft­sys­te­men grö­ße­rer Räu­me ein­ge­setzt. Die Bau­form der Drall­aus­läs­se sorgt dafür, dass die Luft nicht ein­fach gera­de aus­tritt, son­dern über Luft­leit­la­mel­len in eine rotie­ren­de Bewe­gung ver­setzt wird.

Die ent­ste­hen­de spi­ral­för­mi­ge Luft­strö­mung führt zu einer schnel­len Durch­mi­schung der Luft im Raum. Dadurch kön­nen Tem­pe­ra­tur­un­ter­schie­de redu­ziert und Zug­er­schei­nun­gen mini­miert wer­den.

Typi­sche Ein­satz­be­rei­che sind:

• Büro­ge­bäu­de
• Kon­fe­renz­räu­me
• Flug­hä­fen
• Hotels
• Ein­kaufs­zen­tren
• öffent­li­che Gebäu­de

Drall­aus­läs­se ermög­li­chen grö­ße­re Luft­vo­lu­men­strö­me und sor­gen für eine sehr gleich­mä­ßi­ge Luft­ver­tei­lung.

Git­ter- und Schlitz­durch­läs­se

Git­ter- und Schlitz­durch­läs­se bestehen aus Lamel­len oder schma­len Luft­schlit­zen, über die die Luft gezielt in bestimm­te Rich­tun­gen gelenkt wer­den kann.

Beson­ders Schlitz­durch­läs­se wer­den häu­fig in moder­nen Gebäu­den ein­ge­setzt, da sie sich unauf­fäl­lig in Decken oder Wand­flä­chen inte­grie­ren las­sen. Wenn wir Luft­aus­läs­se in Lüf­tungs­an­la­gen rei­ni­gen, kommt es immer wie­der vor, dass alte Aus­läs­se beschä­digt oder nicht mehr funk­ti­ons­fä­hig sind. Die­se wer­den dann umge­hend aus­ge­tauscht.

Typi­sche Ein­satz­or­te sind:

• Groß­raum­bü­ros
• Ver­kaufs­flä­chen
• Hotels
• Kon­fe­renz­räu­me
• Gebäu­de mit hohen archi­tek­to­ni­schen Anfor­de­run­gen

War­um die regel­mä­ßi­ge Rei­ni­gung der Luft­aus­läs­se wich­tig ist

Luft­aus­läs­se gehö­ren zu den Bau­tei­len einer Lüf­tungs­an­la­ge, an denen Ver­schmut­zun­gen beson­ders schnell sicht­bar wer­den. Staub, Par­ti­kel und Aero­so­le lagern sich an Ober­flä­chen ab und kön­nen die Luft­qua­li­tät sowie die Funk­ti­on der Anla­ge beein­flus­sen.

Des­halb ist es wich­tig, Luft­aus­läs­se regel­mä­ßig zu kon­trol­lie­ren und bei Bedarf zu rei­ni­gen. Wird eine Lüf­tungs­an­la­ge Luft­aus­lass rei­ni­gen durch­ge­führt, soll­te dies immer im Rah­men der War­tung oder Inspek­ti­on der gesam­ten Anla­ge erfol­gen.

Tel­ler­ven­ti­le Rei­ni­gen

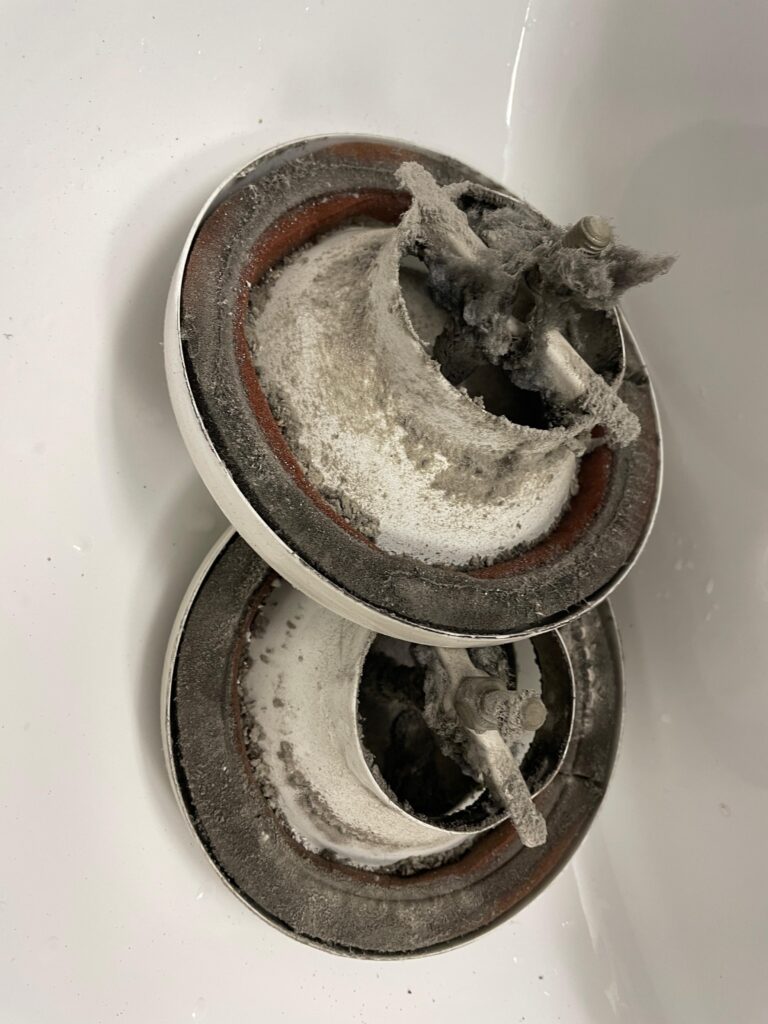

Bei Tel­ler­ven­ti­len sam­meln sich Abla­ge­run­gen häu­fig am Tel­ler und im Ven­til­kör­per. Beson­ders in Abluft­an­la­gen kön­nen sich Staub und Fett­par­ti­kel ansam­meln.

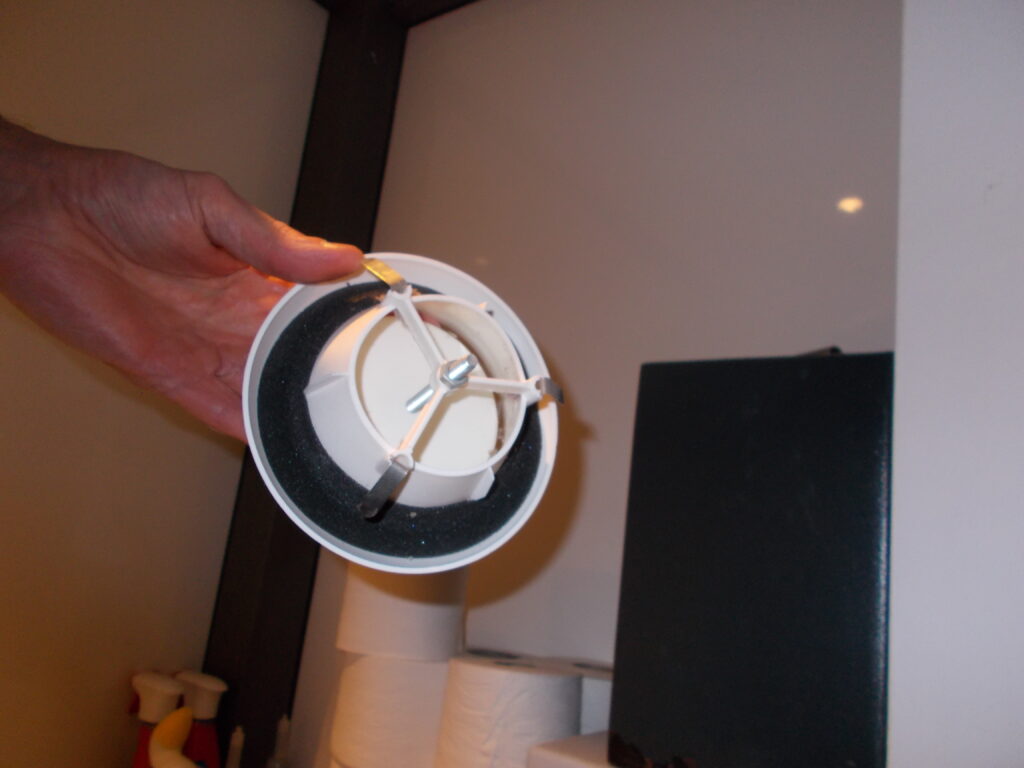

Für die Rei­ni­gung wird der Ven­tiltel­ler vor­sich­tig demon­tiert. Dabei ist es wich­tig, die ursprüng­li­che Ein­stel­lung zu doku­men­tie­ren, da die­se den Luft­vo­lu­men­strom bestimmt.

Anschlie­ßend kön­nen Tel­ler und Gehäu­se mit geeig­ne­ten Rei­ni­gungs­mit­teln gerei­nigt und abge­spült wer­den. Nach der Trock­nung erfolgt die Wie­der­mon­ta­ge in der ursprüng­li­chen Posi­ti­on.

Zusätz­lich soll­ten bei der Rei­ni­gung fol­gen­de Punk­te über­prüft wer­den:

• Zustand der Gewin­de­spin­del
• Dich­tun­gen
• mög­li­che Abla­ge­run­gen im Anschluss­be­reich

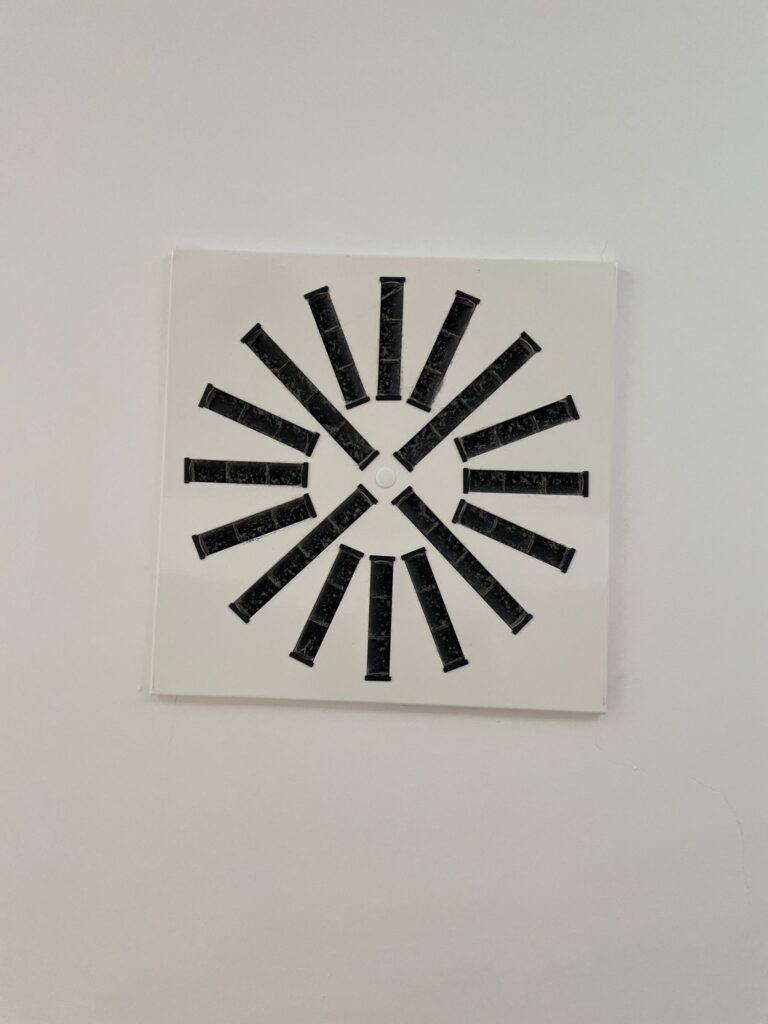

Drall­aus­lass Rei­ni­gen

Drall­aus­läs­se besit­zen eine kom­ple­xe­re Bau­form mit Luft­leit­la­mel­len. Dadurch kann sich Staub beson­ders an den Lamel­len­flä­chen und im Anschluss­kas­ten abla­gern.

Bei der Rei­ni­gung wird in der Regel das Front­pa­neel oder die Lamel­len­plat­te demon­tiert. Anschlie­ßend wer­den die Lamel­len und Ober­flä­chen vor­sich­tig gerei­nigt.

Beson­de­re Auf­merk­sam­keit ist erfor­der­lich, da ver­bo­ge­ne Lamel­len die Luft­strö­mung ver­än­dern kön­nen. Wenn wir einen Drall­aus­lass rei­ni­gen, ach­ten wir immer dar­auf, die Grund­ein­stel­lung für den Luft­strom nicht zu ver­än­dern bzw. die­sen wie­der kor­rekt ein­zu­stel­len.

Je nach Bau­art befin­den sich im Anschluss­kas­ten zusätz­lich Fil­ter­mat­ten oder Schall­dämm­ele­men­te, die im Rah­men der War­tung kon­trol­liert und bei Bedarf aus­ge­tauscht wer­den müs­sen.

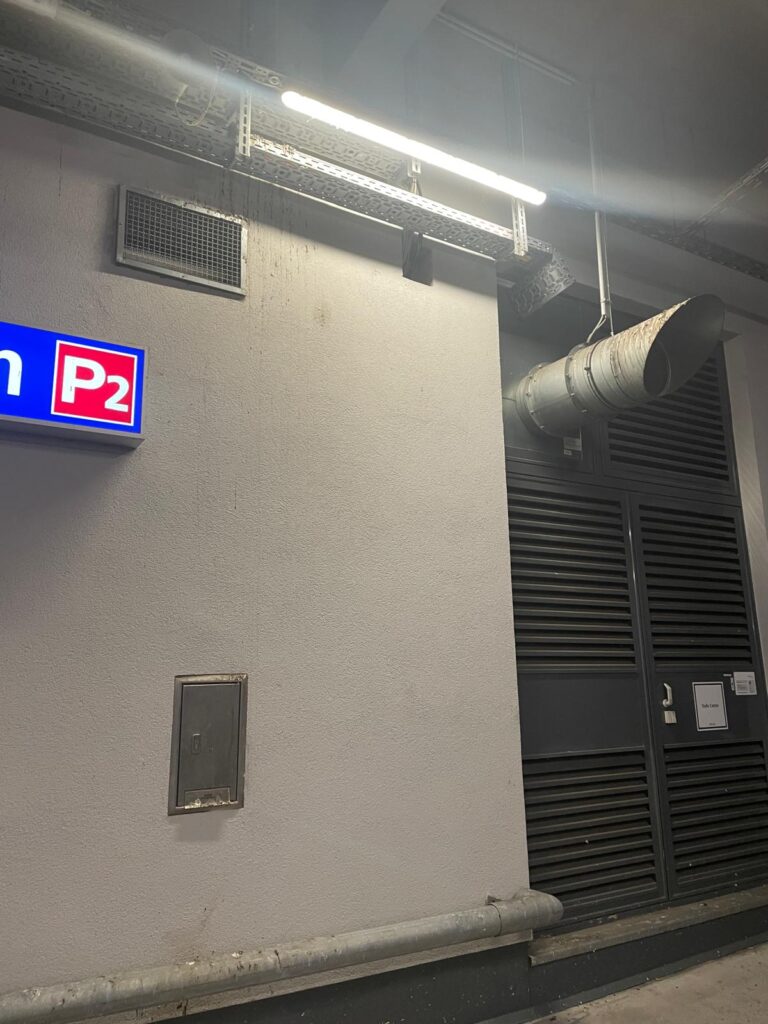

Rei­ni­gung von Git­tern und Schlitz­durch­läs­sen

Auch Git­ter und Schlitz­durch­läs­se kön­nen Staub und Abla­ge­run­gen ansam­meln. Beson­ders in den Lamel­len und Zwi­schen­räu­men ent­ste­hen mit der Zeit Ver­schmut­zun­gen.

Für die Rei­ni­gung wird das Git­ter demon­tiert und anschlie­ßend mit Bürs­ten oder geeig­ne­ten Rei­ni­gungs­werk­zeu­gen gesäu­bert. Bei stär­ke­ren Abla­ge­run­gen kann eine Nass­rei­ni­gung erfor­der­lich sein.

Zusätz­lich soll­te der Anschluss­kas­ten kon­trol­liert wer­den, da sich auch dort Staub ansam­meln kann.

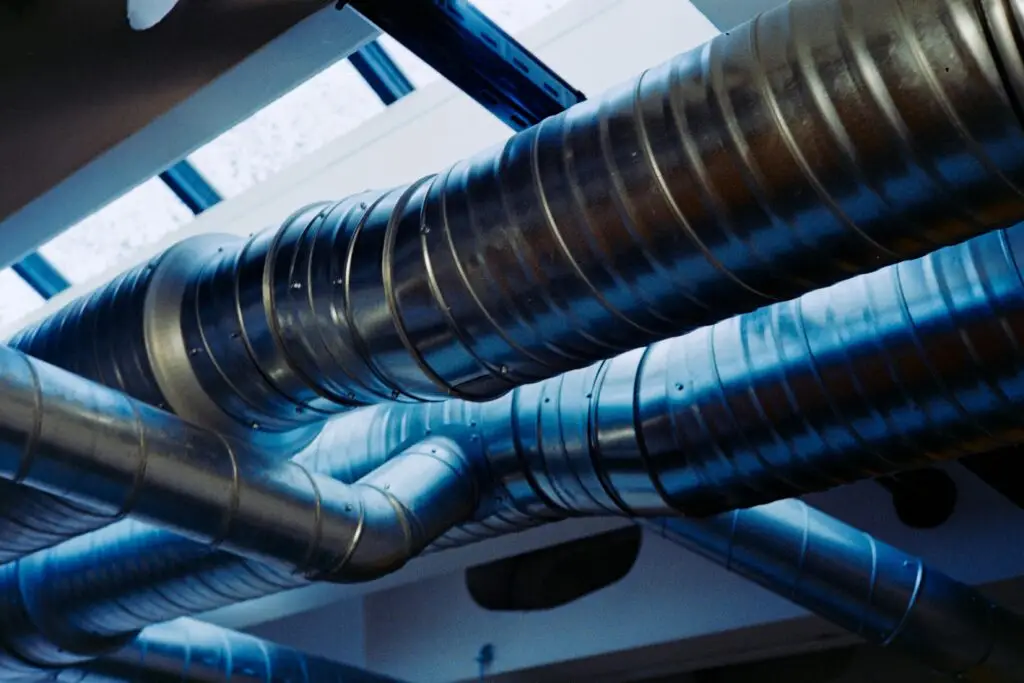

Rei­ni­gung von Lüf­tungs­an­la­gen nach VDI 6022

Die hygie­ni­schen Anfor­de­run­gen an Raum­luft­tech­ni­sche Anla­gen wer­den in Deutsch­land durch die VDI 6022 defi­niert. Die­se Richt­li­nie beschreibt, wie Lüf­tungs­an­la­gen betrie­ben, inspi­ziert und gewar­tet wer­den müs­sen, um hygie­nisch ein­wand­freie Luft­qua­li­tät sicher­zu­stel­len.

Im Rah­men die­ser Inspek­tio­nen, bei fest­ge­stell­tem Man­gel, kann auch eine Rei­ni­gung von Lüf­tungs­an­la­gen erfor­der­lich wer­den. Dabei wird nicht nur ein ein­zel­ner Luft­aus­lass gerei­nigt, son­dern das gesam­te Sys­tem betrach­tet.

Luft­aus­läs­se sind nur ein Teil der Lüf­tungs­an­la­ge

Luft­aus­läs­se sind ledig­lich die sicht­ba­ren End­punk­te einer Lüf­tungs­an­la­ge. Dahin­ter befin­det sich ein kom­ple­xes Netz­werk aus tech­ni­schen Kom­po­nen­ten. Luft­aus­läs­se in Lüf­tungs­an­la­gen rei­ni­gen ist jedoch neben der Rei­ni­gung der Aggre­ga­testre­cken mit die wich­tigs­te Auf­ga­be eines Betrei­bers sol­cher Anla­gen.

Zu einer voll­stän­di­gen hygie­ni­schen Betrach­tung gehö­ren unter ande­rem:

• Luft­ka­nä­le
• Ver­tei­ler­käs­ten
• Schall­dämp­fer
• Fil­ter­stu­fen
• Ven­ti­la­to­ren
• Wär­me­tau­scher

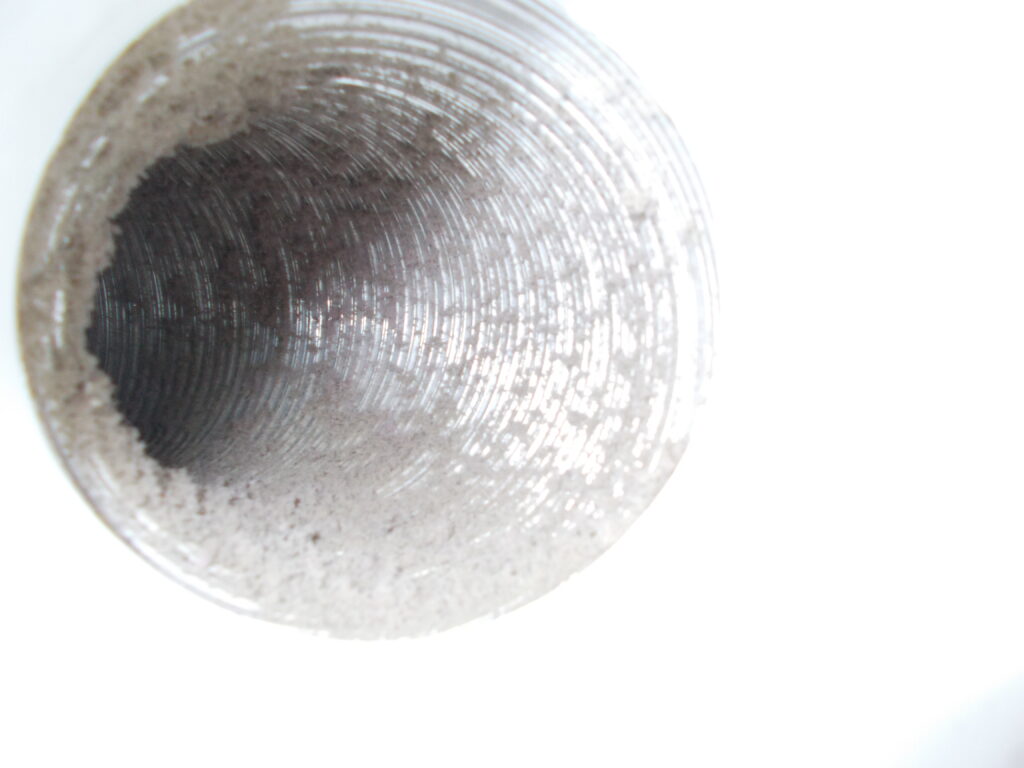

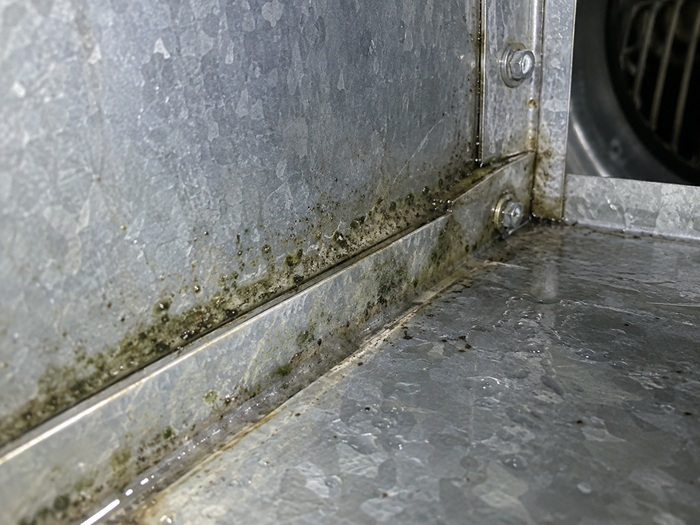

Staub und Par­ti­kel kön­nen sich im gesam­ten Kanal­netz abla­gern. Des­halb umfasst eine pro­fes­sio­nel­le Rei­ni­gung von Lüf­tungs­an­la­gen immer die Inspek­ti­on und gege­be­nen­falls Rei­ni­gung aller rele­van­ten Kom­po­nen­ten.

Die Luft­aus­läs­se sind also nicht nur optisch für die Nut­zer der Räum­lich­kei­ten rele­vant, son­dern auch ein Indi­ka­tor für den all­ge­mei­nen Zustand der Lüf­tungs­an­la­ge. Sind die Tel­ler­ven­ti­le, Drall­aus­läs­se und Git­ter stark ver­schmutzt, sieht es im Rohr- und Kanal­sys­tem nicht bes­ser aus. Des­halb sind Lüf­tungs­aus­läs­se Ihr Aus­hän­ge­schild für die Raum­luft­hy­gie­ne! Luft­aus­läs­se in Lüf­tungs­an­la­gen rei­ni­gen ist also essen­zi­ell für zufrie­de­ne Kun­den und Mit­ar­bei­ter.
