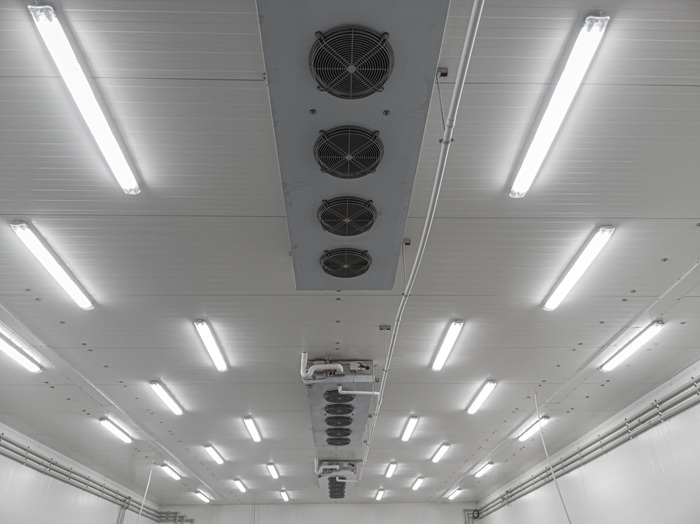

Wärmetauscher im Kühllager reinigen ist keine rein optische Instandhaltungsmaßnahme, sondern ein betriebsrelevanter Eingriff in die Leistungsfähigkeit, Hygiene und Sicherheit kältetechnischer Anlagen. In Kühl- und Tiefkühllagern beeinflussen Verdampfer, Luftkühler und Wärmeübertrager unmittelbar die Temperaturstabilität, den Luftvolumenstrom und den Energiebedarf. Verschmutzte Lamellenflächen, mikrobiologische Beläge, Staub, Verpackungsabrieb, Fette oder Vereisungen erhöhen den Wärmeübergangswiderstand und können zu längeren Laufzeiten, schlechterer Temperaturverteilung und erhöhtem Störungsrisiko führen.
Warum Wärmetauscher im Kühllager besonders sensibel sind
Kühllager stellen hohe Anforderungen an Anlagentechnik und Hygiene. Anders als in einfachen Technikbereichen befinden sich die Wärmeübertrager häufig direkt im produktnahen Luftstrom. Jede Verunreinigung auf Lamellen, Ventilatoren, Kondensatwannen oder Ablaufleitungen kann deshalb Auswirkungen auf Luftqualität, Anlagenleistung und Prozesssicherheit haben.
In der Praxis entstehen Ablagerungen vor allem durch Staub, Kartonfasern, Folienabrieb, Pollen, organische Rückstände, Aerosole aus angrenzenden Produktionsbereichen sowie durch Feuchtigkeit im Bereich von Verdampfern. Bei Temperaturen oberhalb des Gefrierpunkts können feuchte Oberflächen mikrobiologisches Wachstum begünstigen. Im Tiefkühlbereich treten zusätzlich Vereisung, Reifbildung und blockierte Luftwege als typische Betriebsprobleme auf.
Die DIN EN 378 beschreibt Kälteanlagen und Wärmepumpen unter anderem im Kontext von Sicherheit, Umweltschutz, Betrieb, Instandhaltung, Instandsetzung und Rückgewinnung von Kältemitteln. Für Betreiber ist daraus abzuleiten, dass Wartung und Reinigung nicht isoliert betrachtet werden dürfen, sondern in ein dokumentiertes Instandhaltungskonzept gehören.
Technische Folgen verschmutzter Wärmeübertrager
Ein verschmutzter Wärmetauscher verliert nicht zwangsläufig sofort seine Funktion. Kritisch ist vielmehr die schleichende Leistungsverschlechterung. Ablagerungen auf den Lamellen verringern die wirksame Oberfläche, behindern den Luftdurchsatz und verändern die Strömungsverteilung. Dadurch muss die Anlage länger laufen, um denselben Sollwert zu erreichen.
Typische Anzeichen sind ungleichmäßige Raumtemperaturen, verlängerte Abtauzyklen, erhöhte Verdichterlaufzeiten, steigender Energieverbrauch, ungewöhnliche Eisbildung, Tropfwasserprobleme oder erhöhte Druckdifferenzen an luftseitigen Komponenten. Auch Ventilatoren können stärker belastet werden, wenn Luftwege verengt sind oder Unwuchten durch Beläge entstehen.
Wer regelmäßig Wärmeübertrager reinigen lässt, reduziert nicht nur das Risiko akuter Ausfälle. Entscheidend ist die Stabilisierung des Anlagenbetriebs unter realen Lastbedingungen. Gerade bei verderblichen Waren, pharmazeutischen Produkten oder temperaturgeführten Logistikprozessen ist eine konstante Kälteleistung ein wesentlicher Bestandteil der Qualitätssicherung.
Wärmetauscher im Kühllager reinigen ist Teil der Wartung, nicht deren Ersatz
Wärmetauscher im Kühllager reinigen bedeutet nicht, eine vollständige kältetechnische Wartung zu ersetzen. Reinigung, Inspektion und technische Funktionsprüfung greifen ineinander. Vor jeder Nass- oder Trockenreinigung müssen Anlagenzustand, Zugänglichkeit, elektrische Sicherheit, Kältemittelkreislauf, Kondensatführung und mögliche Produktexposition bewertet werden.
Nach VDMA 24186 Teil 3 bezieht sich die Wartung auf kältetechnische Geräte und Anlagen zu Kühl- und Heizzwecken. Das unterstreicht, dass Reinigung und Funktionserhalt in ein strukturiertes Leistungsprogramm gehören und nicht als ungeplante Einzelmaßnahme verstanden werden sollten.
Eine fachgerechte Wartung umfasst daher mindestens Sichtprüfung, Verschmutzungsbewertung, Reinigung der luftberührten Flächen, Kontrolle von Lamellenzustand, Ventilatoren, Kondensatwannen und Abläufen sowie eine abschließende Funktionskontrolle. Bei RLT-nahen Systemen oder Anlagen mit hygienisch relevanter Luftführung sind zusätzlich die Anforderungen der VDI 6022 zu berücksichtigen, die hygienische Planung, Errichtung, Instandhaltung und Kontrolle von raumlufttechnischen Anlagen behandelt.
Geeignete Reinigungsverfahren im Kühllager
Das passende Verfahren hängt von Bauart, Verschmutzungsgrad, Temperaturbereich, Materialverträglichkeit und Hygienerisiko ab. Bei trockenen, losen Ablagerungen kann eine kontrollierte Trockenreinigung mit geeigneter Absaugung sinnvoll sein. Dabei ist darauf zu achten, dass Partikel nicht in den Lagerraum oder in produktführende Bereiche verteilt werden.
Bei haftenden Belägen kommen häufig feuchte Reinigungsverfahren zum Einsatz. Diese müssen so geplant werden, dass elektrische Komponenten geschützt, Reinigungsmedien kontrolliert aufgefangen und Rückstände vollständig entfernt werden. Lamellenpakete dürfen nicht mit ungeeignetem Druck beaufschlagt werden, da verbogene Lamellen den Luftdurchsatz dauerhaft verschlechtern können. Wärmeübertrager reinigen ist eine anspruchsvolle und wichtige Tätigkeit, die nur von professionellen Dienstleistern durchgeführt werden sollte.
Chemische Reinigungsmittel sind nur nach Materialprüfung, Herstellerangaben und Gefährdungsbeurteilung einzusetzen. Besonders wichtig ist die vollständige Entfernung von Reinigungsrückständen, da diese Korrosion, Geruchsbildung oder hygienische Folgeprobleme verursachen können. In lebensmittelnahen Bereichen sind Reinigungschemie, Spülprozesse und Dokumentation entsprechend sorgfältig auszuwählen.

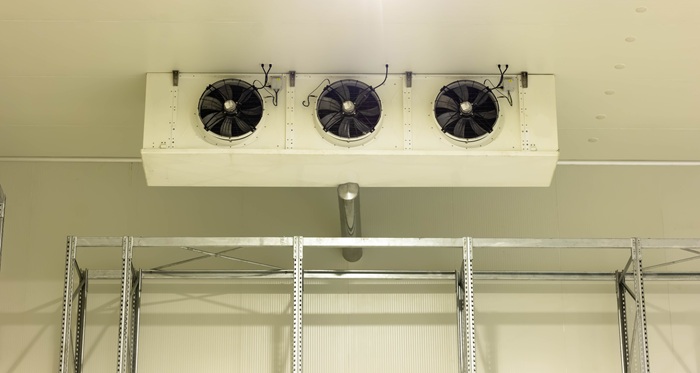

Hygieneaspekte bei Verdampfern und Luftkühlern
Verdampfer im Kühllager arbeiten häufig unter Bedingungen, bei denen Feuchtigkeit anfällt. Kondensatwannen, Abläufe und schlecht zugängliche Gehäusebereiche sind deshalb besonders zu beachten. Biofilme, Schleimschichten oder organische Rückstände können die Entwässerung behindern und hygienische Risiken erhöhen.
Bei Anlagen, die an raumlufttechnische Systeme gekoppelt sind oder deren Luftführung hygienisch relevant ist, sollte die Bewertung an den Grundprinzipien der VDI 6022 ausgerichtet werden. Die Richtlinie behandelt hygienisch einwandfreie Instandhaltung und Kontrolle von RLT-Anlagen und sieht qualifiziertes Personal für Hygieneinspektionen vor.
Für Kühllager bedeutet das in der Praxis: Die Reinigung muss so erfolgen, dass keine Kreuzkontamination entsteht. Verschleppen Sie Staub und Biofilm nicht in angrenzende Lagerzonen. Grenzen Sie Arbeitsbereiche ab, schützen oder entfernen Sie Produkte und dokumentieren Sie die Reinigungszustände nachvollziehbar.
Wärmetauscher im Kühllager reinigen, empfohlene Vorgehensweise in der Praxis
Bevor Sie die Wärmeübertrager reinigen lassen, empfehlen wir eine technische Bestandsaufnahme. Dabei werden Bauart, Betriebszustand, Verschmutzung, Luftwege, Abtauverhalten, Kondensatführung und Zugänglichkeit geprüft. Auf dieser Basis entscheiden Sie, ob Sie trocken, feucht, manuell, chemisch unterstützt oder kombiniert reinigen.
Während der Durchführung sollten Ventilatoren und elektrische Komponenten gesichert, empfindliche Bauteile geschützt und geeignete Auffang- oder Absaugtechnik eingesetzt werden. Lamellen sind in Strömungsrichtung schonend zu reinigen. Dokumentieren Sie mechanische Beschädigungen, verbogene Lamellen oder Korrosionsstellen und bewerten Sie diese nach Möglichkeit direkt.
Nach der Reinigung folgt die Kontrolle. Dazu gehören Sichtprüfung, Prüfung des freien Luftdurchtritts, Kontrolle von Kondensatwanne und Ablauf, Funktionsprüfung der Ventilatoren sowie gegebenenfalls Temperatur- und Betriebsdatenvergleich. Erst diese Nachkontrolle macht die Reinigung technisch belastbar.
Wartungsintervalle: Nicht nur nach Kalender planen
Starre Reinigungsintervalle sind in Kühllagern oft unzureichend. Ein Lager mit hohem Warenumschlag, Kartonage, Staplerverkehr oder offenen Produktionsübergängen verschmutzt deutlich schneller als ein sauber abgeschotteter Tiefkühlbereich. Auch Temperaturbereich, Luftfeuchte, Abtaukonzept und Produktart beeinflussen den Wartungsbedarf.
Sinnvoll ist eine risikobasierte Intervallplanung. Neben festen Inspektionspunkten sollten Betriebsdaten einbezogen werden: Laufzeiten, Abtauhäufigkeit, Temperaturabweichungen, Energiekennzahlen und Störmeldungen liefern Hinweise auf schleichende Verschlechterungen. Prüfen Sie bei veränderten Betriebsparametern, ob eine Reinigung erforderlich ist.
Der Begriff Wärmeübertrager reinigen sollte dabei nicht nur als Reaktionsmaßnahme bei sichtbarer Verschmutzung verstanden werden. In professionell betriebenen Kühllagern ist die Reinigung Bestandteil einer vorbeugenden Instandhaltungsstrategie, die Energieeffizienz, Hygiene und Verfügbarkeit gemeinsam betrachtet.
Dokumentation und Betreiberverantwortung
Wärmeübertrager reinigen ist erst mit der vollständigen Dokumentation abgeschlossen. Für Betreiber, Auditoren und Qualitätsmanagement sind nachvollziehbare Nachweise entscheidend. Dazu gehören Datum, Anlagenbezeichnung, gereinigte Komponenten, Verfahren, eingesetzte Mittel, Feststellungen, Fotos vor und nach der Reinigung sowie Hinweise auf Mängel oder Folgemaßnahmen.
Die DIN EN 378–4 behandelt Betrieb, Instandhaltung, Instandsetzung und Rückgewinnung im Zusammenhang mit Kälteanlagen. In Verbindung mit branchenspezifischen Wartungsprogrammen wie VDMA 24186 ergibt sich daraus ein klarer Anspruch an strukturierte, dokumentierte und fachkundige Instandhaltungsprozesse.
Bei Anlagen mit wasserführenden Verdunstungskühlprozessen sind zusätzlich andere Regelwerke relevant. Die 42. BImSchV gilt für Verdunstungskühlanlagen, Kühltürme und Nassabscheider; das Umweltbundesamt verweist im Zusammenhang mit diesen Anlagen auf Anforderungen aus VDI 2047. Übertragen Sie diese Regelwerke nicht automatisch auf jeden trockenen Luftkühler im Kühllager, sondern berücksichtigen Sie sie bei entsprechenden Anlagentypen.
Wärmetauscher im Kühllager reinigen für sichere Leistung und Compliance
Wärmeübertrager reinigen ist ein zentraler Baustein für zuverlässige Kälteversorgung, hygienisch kontrollierte Luftführung und wirtschaftlichen Anlagenbetrieb. Planen Sie die Maßnahme technisch, führen Sie sie materialschonend durch und dokumentieren Sie sie nachvollziehbar. Entscheidend ist die Kombination aus Reinigung, Inspektion, Funktionsprüfung und risikobasierter Intervallplanung.
Für Betreiber von Kühl- und Tiefkühllagern empfiehlt sich ein strukturiertes Wartungskonzept, das Verschmutzungsrisiken, Produktsensibilität, Anlagenbauart und normative Anforderungen berücksichtigt. So leisten Sie mit einer einzelnen Reinigung einen belastbaren Beitrag zur Betriebssicherheit, Energieeffizienz und Qualitätssicherung.
Quellen und relevante Standards
DIN EN 378 – Kälteanlagen und Wärmepumpen
Sicherheitstechnische und umweltrelevante Anforderungen für Kälteanlagen und Wärmepumpen. Besonders relevant sind die Teile zu Betrieb, Instandhaltung, Instandsetzung, Dokumentation und Rückgewinnung von Kältemitteln.
DIN EN 378–1
Allgemeine Anforderungen, Klassifikation und Auswahlkriterien für Kälteanlagen und Wärmepumpen. Die Norm beschreibt Anforderungen an Sicherheit von Personen und Eigentum sowie an den Schutz der Umwelt.
DIN EN 378–4
Teil 4 behandelt Betrieb, Instandhaltung, Instandsetzung und Rückgewinnung von Kältemitteln. Für Betreiber ist dieser Teil besonders relevant, wenn sie Wartungs- und Instandhaltungsprozesse dokumentieren und sicher organisieren müssen.
VDMA 24186 Teil 3 – Leistungsprogramm für die Wartung von technischen Anlagen und Ausrüstungen in Gebäuden; Kältetechnische Geräte und Anlagen
Beschreibt Wartungsleistungen für kältetechnische Geräte und Anlagen zu Kühl- und Heizzwecken und dient als praxisnaher Bezug für strukturierte Wartungsprogramme.
VDI 6022 – Raumlufttechnik, Raumluftqualität
Richtlinienreihe für hygienisch einwandfreie Planung, Errichtung, Instandhaltung und Kontrolle von raumlufttechnischen Anlagen. Relevant, wenn Kühllagerkomponenten Bestandteil hygienisch relevanter Luftführung oder RLT-naher Systeme sind.
42. BImSchV – Verordnung über Verdunstungskühlanlagen, Kühltürme und Nassabscheider
Rechtsverordnung für bestimmte wasserführende Anlagenarten mit hygienischem Risiko, insbesondere im Hinblick auf Legionellen. Nur relevant, wenn entsprechende Verdunstungskühlanlagen, Kühltürme oder Nassabscheider im System vorhanden sind.
VDI 2047 Blatt 2 / Blatt 3
Hygienische Anforderungen an Verdunstungskühlanlagen und Kühltürme. Relevanz besteht bei wasserführenden Rückkühlwerken, nicht bei jedem trockenen Luftkühler oder Verdampfer im Kühllager. Das Umweltbundesamt verweist im Zusammenhang mit der 42. BImSchV auf diese Richtlinien.
FAQ
Weil Ablagerungen auf Lamellen, Ventilatoren und Kondensatbereichen den Wärmeübergang verschlechtern, den Luftvolumenstrom reduzieren und die Laufzeiten der Kälteanlage erhöhen können. Gleichzeitig können feuchte Verschmutzungen hygienisch kritisch werden.
Hinweise sind ungleichmäßige Temperaturen, längere Abtauzyklen, sichtbare Lamellenverschmutzung, Eisbildung, Tropfwasser, erhöhte Ventilatorgeräusche, steigender Energieverbrauch oder häufigere Störmeldungen.
Das Intervall hängt von Nutzung, Warenumschlag, Verschmutzungsquellen, Temperaturbereich und Hygienerisiko ab. Sinnvoll ist eine risikobasierte Planung mit regelmäßiger Sichtprüfung und bedarfsorientierter Reinigung.
Das ist abhängig von Anlagenbauart, Lagerprozess und Sicherheitsbewertung. Häufig sind Abschaltungen, Absperrungen oder Schutzmaßnahmen erforderlich, insbesondere bei elektrischen Komponenten, Nassreinigung oder Arbeiten im produktnahen Bereich.
Je nach Verschmutzung kommen Trockenreinigung mit Absaugung, feuchte Reinigung, manuelle Lamellenreinigung oder chemisch unterstützte Verfahren infrage. Die Auswahl muss materialverträglich, sicher und hygienisch kontrolliert erfolgen.
Nur mit großer Vorsicht. Zu hoher Druck kann Lamellen verbiegen, Dichtungen beschädigen oder Wasser in elektrische Komponenten treiben. In vielen Fällen sind niedrigere Drücke, kontrollierte Spülung und geeignete Düsen technisch sicherer.
Produkte müssen vor Partikeln, Spritzwasser und Reinigungsrückständen geschützt werden. Außerdem sind geeignete Reinigungsmittel, kontrollierte Arbeitsbereiche und eine nachvollziehbare Dokumentation erforderlich.
Ja. Kondensatwannen und Abläufe sind hygienisch und funktional besonders wichtig. Verstopfungen oder Biofilme können Tropfwasser, Gerüche, mikrobiologische Belastungen und Folgeschäden verursachen.
Für Kälteanlagen sind insbesondere DIN EN 378 und VDMA 24186 Teil 3 relevant. Bei hygienisch relevanter Luftführung kann VDI 6022 eine wichtige Rolle spielen. Bei Verdunstungskühlanlagen sind zusätzlich 42. BImSchV und VDI 2047 zu prüfen.
Dokumentation schafft Nachvollziehbarkeit für Betreiberpflichten, Qualitätsmanagement, Audits und technische Folgeentscheidungen. Vorher-Nachher-Fotos, Anlagenkennzeichnung, Verfahren und Feststellungen helfen, den Zustand langfristig zu bewerten.
