SICHERHEIT DURCH SAUBERKEIT

Rei­ni­gung von Rück­küh­lern nach VDI 2047

Rei­ni­gung von Rück­kühl­wer­ken

Rück­küh­ler sind ein zen­tra­ler Bestand­teil vie­ler tech­ni­scher Anla­gen zur Wär­me­ab­fuhr. Gera­de in indus­tri­el­len Anwen­dun­gen, Rechen­zen­tren oder gro­ßen Gebäu­de­kom­ple­xen sor­gen sie dafür, dass über­schüs­si­ge Wär­me zuver­läs­sig an die Umge­bung abge­ge­ben wird. Doch wie funk­tio­nie­ren Rück­küh­ler eigent­lich, wel­che Bau­ar­ten gibt es und war­um ist die Rei­ni­gung von Rück­küh­lern  so ent­schei­dend für Effi­zi­enz und Sicher­heit?

Was ist ein Rück­küh­ler und wo wird er ein­ge­setzt?

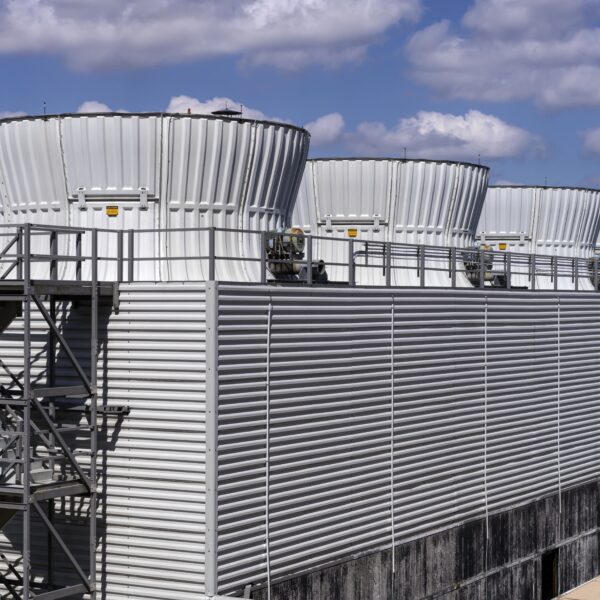

Reinigung von Rückkühlwerken Air-Tex GmbH

Ein Rück­küh­ler (auch Rück­kühl­werk genannt) ist ein Wär­me­tau­scher, der erwärm­tes Was­ser aus einem tech­ni­schen Pro­zess wie­der abkühlt. Die ent­zo­ge­ne Wär­me wird dabei an die Umge­bungs­luft abge­ge­ben.

Typi­sche Ein­satz­be­rei­che:

  • Käl­te­an­la­gen (z. B. Kli­ma­ti­sie­rung gro­ßer Gebäu­de)
  • Indus­trie­pro­zes­se (z. B. Maschi­nen­küh­lung)
  • Rechen­zen­tren
  • Kran­ken­häu­ser und Groß­kü­chen

Das Ziel ist immer gleich: Wär­me effi­zi­ent und sicher aus dem Sys­tem abfüh­ren, um einen sta­bi­len Betrieb zu gewähr­leis­ten. Genau des­halb spielt die Rei­ni­gung von Rück­küh­lern eine zen­tra­le Rol­le.

Wie funk­tio­niert ein Rück­kühl­werk?

Das Grund­prin­zip eines Rück­küh­lers basiert auf der kon­trol­lier­ten Abfuhr ther­mi­scher Ener­gie aus einem geschlos­se­nen oder offe­nen Was­ser­kreis­lauf. Dabei wird das erwärm­te Pro­zess­was­ser zunächst über Pum­pen zum Rück­küh­ler geför­dert und durch­strömt dort Wär­me­tau­scher­flä­chen, bei­spiels­wei­se in Form von Lamel­len­re­gis­tern oder Rohr­bün­deln. Über die­se Wär­me­über­tra­gungs­flä­chen fin­det ein inten­si­ver Wär­me­über­gang vom Was­ser auf die umge­ben­de Luft statt.

Die Luft wird dabei ent­we­der durch Ven­ti­la­to­ren erzwun­gen (for­cier­te Kon­vek­ti­on) oder nutzt natür­li­che Luft­strö­mun­gen. Sie nimmt die abge­ge­be­ne Wär­me­en­er­gie auf und führt sie an die Umge­bung ab. Je nach Bau­art – ins­be­son­de­re bei Ver­duns­tungs- oder Hybrid­rück­küh­lern – kann zusätz­lich ein adia­ba­ter Küh­lungs­ef­fekt durch Was­ser­ver­duns­tung auf­tre­ten, wodurch die Effi­zi­enz des Wär­me­ent­zugs wei­ter gestei­gert wird.

Das abge­kühl­te Was­ser ver­lässt anschlie­ßend den Rück­küh­ler und wird dem Pro­zess­kreis­lauf wie­der zuge­führt, sodass ein kon­ti­nu­ier­li­cher und ener­ge­tisch opti­mier­ter Kühl­pro­zess gewähr­leis­tet ist.

Wor­in unter­schei­den sich Rück­küh­ler?

Tro­cken­küh­ler

Funk­ti­ons­wei­se:
Luft­küh­lung über Lamel­len

Vor­tei­le:

  • Kein Was­ser­ver­brauch
  • Gerin­ges Legio­nel­len­ri­si­ko
  • War­tungs­arm

Typi­sche Ver­schmut­zung:
Staub, Fett

Rei­ni­gung:
Lamel­len & Ven­ti­la­to­ren

Nass­küh­ler

Funk­ti­ons­wei­se:
Ver­duns­tungs­küh­lung

Vor­tei­le:

  • Sehr hohe Kühl­leis­tung
  • Ener­gie­ef­fi­zi­ent

Risi­ken:
Legio­nel­len, Bio­film

Rei­ni­gung:
Was­ser­füh­ren­de Sys­te­me

Hybrid­rück­küh­ler

Funk­ti­ons­wei­se:
Luft + Was­ser kom­bi­niert

Vor­tei­le:

  • Fle­xi­bel
  • Effi­zi­ent
  • Weni­ger Was­ser­ver­brauch

Beson­der­heit:
Kom­ple­xe Tech­nik

Rei­ni­gung:
Kom­bi­na­ti­on not­wen­dig

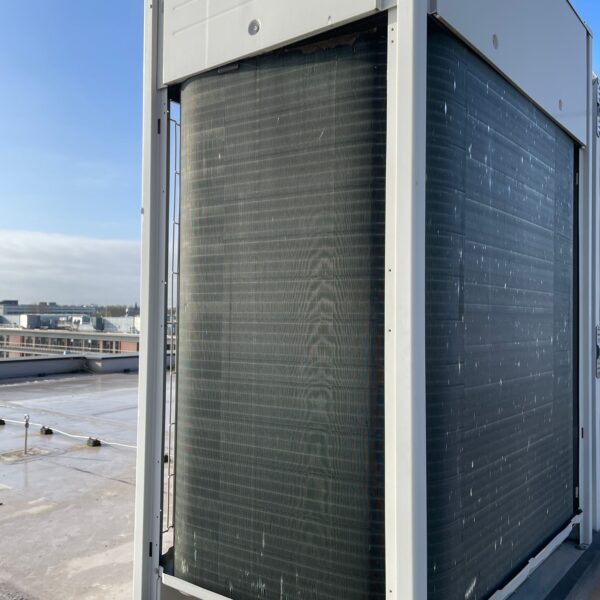

Kühlregister eines Rückkühlwerks

Die unter­schied­li­chen Rück­küh­ler-Typen unter­schei­den sich deut­lich in Bezug auf Rei­ni­gungs- und War­tungs­auf­wand, was für Betrei­ber eine zen­tra­le Rol­le bei der Aus­wahl und im lau­fen­den Betrieb spielt. Tro­cken­küh­ler gel­ten dabei als ver­gleichs­wei­se war­tungs­arm, da sie ohne was­ser­füh­ren­de Sys­te­me arbei­ten und somit weder Bio­film noch Legio­nel­len­pro­ble­ma­ti­ken auf­tre­ten. Der Rei­ni­gungs­fo­kus liegt hier haupt­säch­lich auf den Lamel­len und Wär­me­tau­scher­flä­chen, die jedoch sehr emp­find­lich auf Ver­schmut­zun­gen wie Staub, Fett oder Pol­len reagie­ren. Bereits dün­ne Abla­ge­run­gen kön­nen den Wär­me­über­gang erheb­lich ver­schlech­tern und zu spür­ba­ren Leis­tungs­ver­lus­ten füh­ren, wes­halb auch bei Tro­cken­küh­lern eine regel­mä­ßi­ge Rei­ni­gung uner­läss­lich ist.

Deut­lich anspruchs­vol­ler gestal­tet sich die Rei­ni­gung von Nass­küh­lern bezie­hungs­wei­se Ver­duns­tungs­an­la­gen. Durch die per­ma­nen­te Feuch­tig­keit ent­steht ein idea­les Milieu für Abla­ge­run­gen, Bio­fil­me und mikro­bio­lo­gi­sches Wachs­tum. Beson­ders kri­tisch ist die Bil­dung von Legio­nel­len, wes­halb hier nicht nur tech­ni­sche, son­dern auch stren­ge hygie­ni­sche Anfor­de­run­gen ein­ge­hal­ten wer­den müs­sen. Neben Wär­me­tau­schern sind ins­be­son­de­re Füll­kör­per, Düsen, Was­ser­ver­tei­lungs­sys­te­me sowie Becken und Sam­mel­wan­nen regel­mä­ßig zu rei­ni­gen. Ver­stop­fun­gen oder Abla­ge­run­gen in die­sen Berei­chen füh­ren nicht nur zu Leis­tungs­ver­lus­ten, son­dern erhö­hen auch das gesund­heit­li­che Risi­ko. Eine ein­fa­che Rei­ni­gung reicht daher nicht aus – erfor­der­lich ist ein sys­te­ma­ti­sches Vor­ge­hen aus mecha­ni­scher Rei­ni­gung, che­mi­scher Behand­lung und abschlie­ßen­der Des­in­fek­ti­on.

Hybrid­rück­küh­ler ver­ei­nen die Eigen­schaf­ten bei­der Sys­te­me und bie­ten dadurch eine hohe Fle­xi­bi­li­tät und Effi­zi­enz. Gleich­zei­tig brin­gen sie jedoch auch die größ­te Kom­ple­xi­tät in der Rei­ni­gung und War­tung mit sich. Da sowohl luft- als auch was­ser­füh­ren­de Kom­po­nen­ten vor­han­den sind, müs­sen alle rele­van­ten Bau­tei­le berück­sich­tigt wer­den – von Lamel­len und Ven­ti­la­to­ren über Füll­kör­per bis hin zu Was­ser­be­cken und Ver­tei­lungs­sys­te­men. Unter­schied­li­che Ver­schmut­zungs­ar­ten tre­ten par­al­lel auf, was ein abge­stimm­tes und fach­ge­rech­tes Rei­ni­gungs­kon­zept erfor­der­lich macht.

Unab­hän­gig vom ein­ge­setz­ten Rück­küh­ler gilt jedoch: Nur wenn sämt­li­che Kom­po­nen­ten – ein­schließ­lich Wär­me­tau­scher, Luft­füh­rung, was­ser­füh­ren­de Sys­te­me und ins­be­son­de­re Bio­fil­me – voll­stän­dig und fach­ge­recht gerei­nigt wer­den, las­sen sich maxi­ma­le Kühl­leis­tung, gerin­ge Ener­gie­kos­ten und eine hohe Betriebs­si­cher­heit gewähr­leis­ten. Eine pro­fes­sio­nel­le, regel­mä­ßig durch­ge­führ­te Rei­ni­gung ist daher kein optio­na­ler War­tungs­schritt, son­dern ein ent­schei­den­der Fak­tor für Effi­zi­enz, Hygie­ne und die lang­fris­ti­ge Wert­erhal­tung der gesam­ten Anla­ge.

Beson­ders kri­tisch für die Hygie­ne und Betriebs­si­cher­heit ist es, die Ver­duns­tungs­an­la­ge zu rei­ni­gen, um Keim­bil­dung zu ver­hin­dern.

Air-Tex GmbH

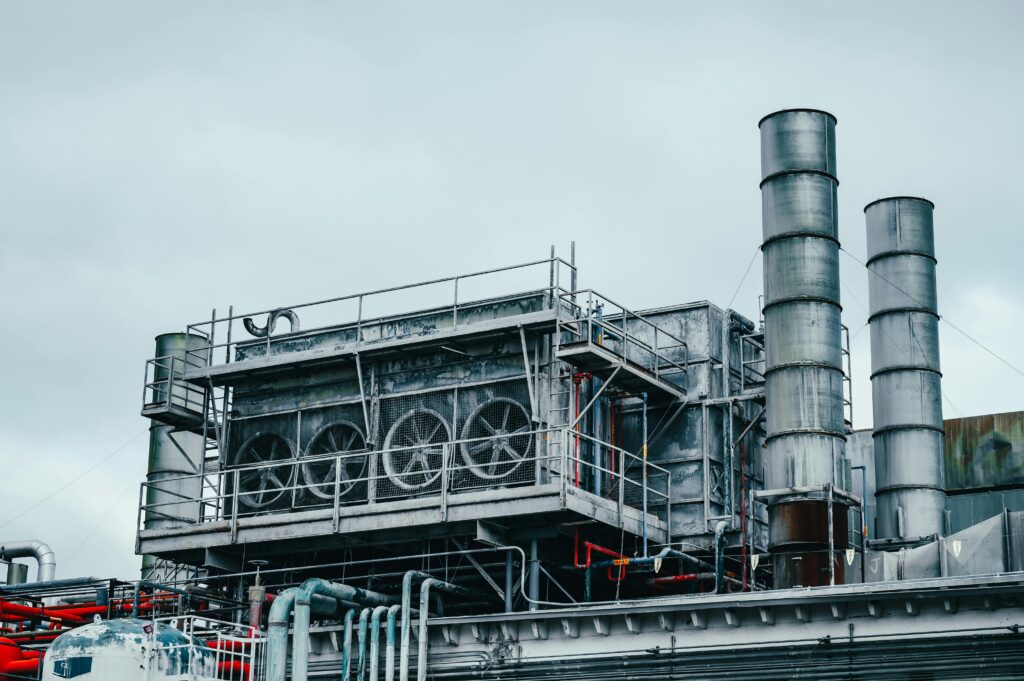

Rückkühlanlage reinigen

Rei­ni­gung von Rück­küh­lern: Ein Über­blick

Wär­me­tau­scher

Lamel­len und Regis­ter set­zen sich schnell mit Schmutz zu.

Pro­blem: Schon dün­ne Abla­ge­run­gen redu­zie­ren die Leis­tung mas­siv.

Füll­kör­per

Haupt­be­reich für Bio­film und Abla­ge­run­gen.

Pro­blem: Ver­stop­fun­gen füh­ren zu Leis­tungs­ver­lust.

Düsen & Ver­tei­lungs­sys­tem

Ver­stopf­te Düsen füh­ren zu ungleich­mä­ßi­ger Küh­lung.

Maß­nah­me: Rei­ni­gung oder Aus­tausch not­wen­dig.

Was­ser­be­cken & Sam­mel­wan­nen

Hier sam­meln sich Schlamm, Sedi­men­te und Mikro­or­ga­nis­men.

Risi­ko: Hoher hygie­ni­scher Gefah­ren­be­reich.

Ven­ti­la­to­ren & Luft­füh­rung

Ver­schmut­zun­gen redu­zie­ren die Luft­leis­tung.

Fol­ge: Gefahr von mecha­ni­schen Schä­den und inef­fi­zi­en­tem Betrieb.

Bio­film

Unsicht­bar, aber beson­ders kri­tisch.

Lösung: Nur durch Kom­bi­na­ti­on aus che­mi­scher und mecha­ni­scher Rei­ni­gung voll­stän­dig ent­fern­bar.

Ach­tung: Nur wenn alle Kom­po­nen­ten voll­stän­dig gerei­nigt wer­den, blei­ben Kühl­leis­tung, Ener­gie­ef­fi­zi­enz und Hygie­ne dau­er­haft auf höchs­tem Niveau.

War­um eine regel­mä­ßi­ge Rei­ni­gung von Rück­küh­lern unver­zicht­bar ist

Rück­küh­ler sind im lau­fen­den Betrieb per­ma­nent unter­schied­li­chen Umwelt­ein­flüs­sen aus­ge­setzt. Dabei lagern sich im Lau­fe der Zeit ver­schie­dens­te Ver­un­rei­ni­gun­gen ab, dar­un­ter Staub und all­ge­mei­ner Schmutz, Pol­len sowie ande­re orga­ni­sche Stof­fe. Zusätz­lich kön­nen sich ins­be­son­de­re in was­ser­füh­ren­den Sys­te­men Kalk­ab­la­ge­run­gen bil­den, wäh­rend feuch­te Bedin­gun­gen die Ent­ste­hung von Bio­fil­men und das Wachs­tum von Mikro­or­ga­nis­men begüns­ti­gen.

Ohne eine regel­mä­ßi­ge und fach­ge­rech­te Rei­ni­gung hat dies spür­ba­re Aus­wir­kun­gen auf die Leis­tungs­fä­hig­keit und Betriebs­si­cher­heit der Anla­ge. Ver­schmutz­te Wär­me­tau­scher­flä­chen wir­ken wie eine iso­lie­ren­de Schicht und füh­ren zu einem deut­li­chen Leis­tungs­ver­lust, da der Wär­me­über­gang erheb­lich beein­träch­tigt wird. Gleich­zei­tig steigt der Ener­gie­ver­brauch, weil Ven­ti­la­to­ren und Pum­pen mehr arbei­ten müs­sen, um die glei­che Kühl­leis­tung zu erzie­len.

Dar­über hin­aus ent­ste­hen ins­be­son­de­re bei Ver­duns­tungs­an­la­gen erheb­li­che hygie­ni­sche Risi­ken. Abla­ge­run­gen und Bio­fil­me bie­ten idea­le Bedin­gun­gen für die Ver­meh­rung von Legio­nel­len, was ein ernst­zu­neh­men­des Gesund­heits­ri­si­ko dar­stellt. Auch die Mate­ri­al­sub­stanz der Anla­ge lei­det: Kor­ro­si­on und hart­nä­cki­ge Abla­ge­run­gen kön­nen Bau­tei­le dau­er­haft schä­di­gen und die Lebens­dau­er des Rück­küh­lers deut­lich ver­kür­zen.

Eine regel­mä­ßi­ge, pro­fes­sio­nel­le Rei­ni­gung ist daher nicht nur aus Effi­zi­enz­grün­den, son­dern auch im Hin­blick auf Hygie­ne, Betriebs­si­cher­heit und Wert­erhalt der Anla­ge unver­zicht­bar.

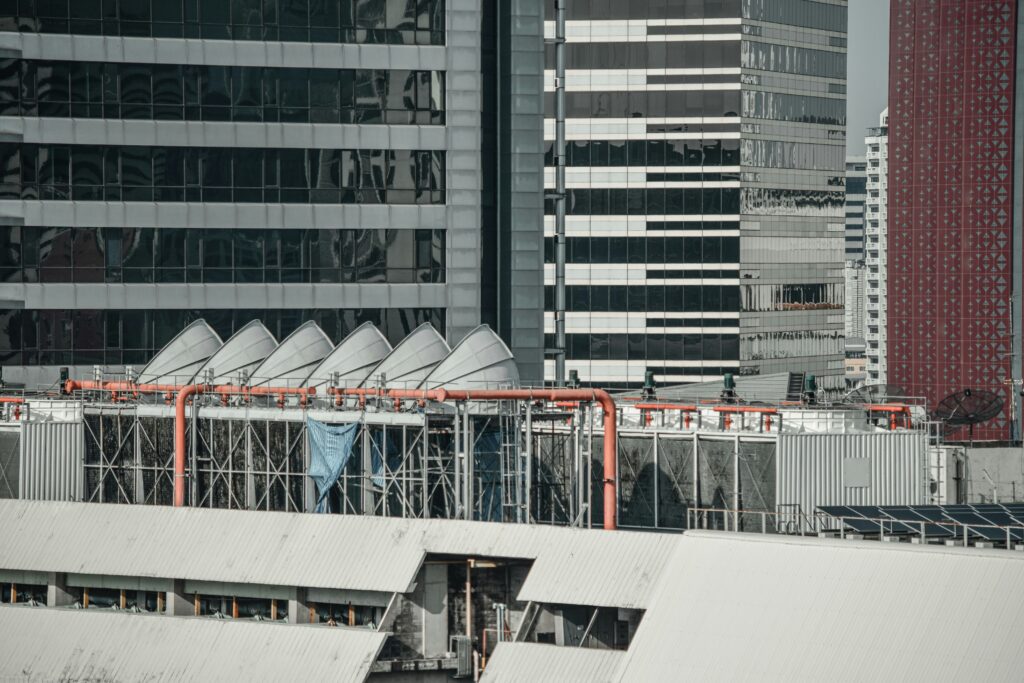

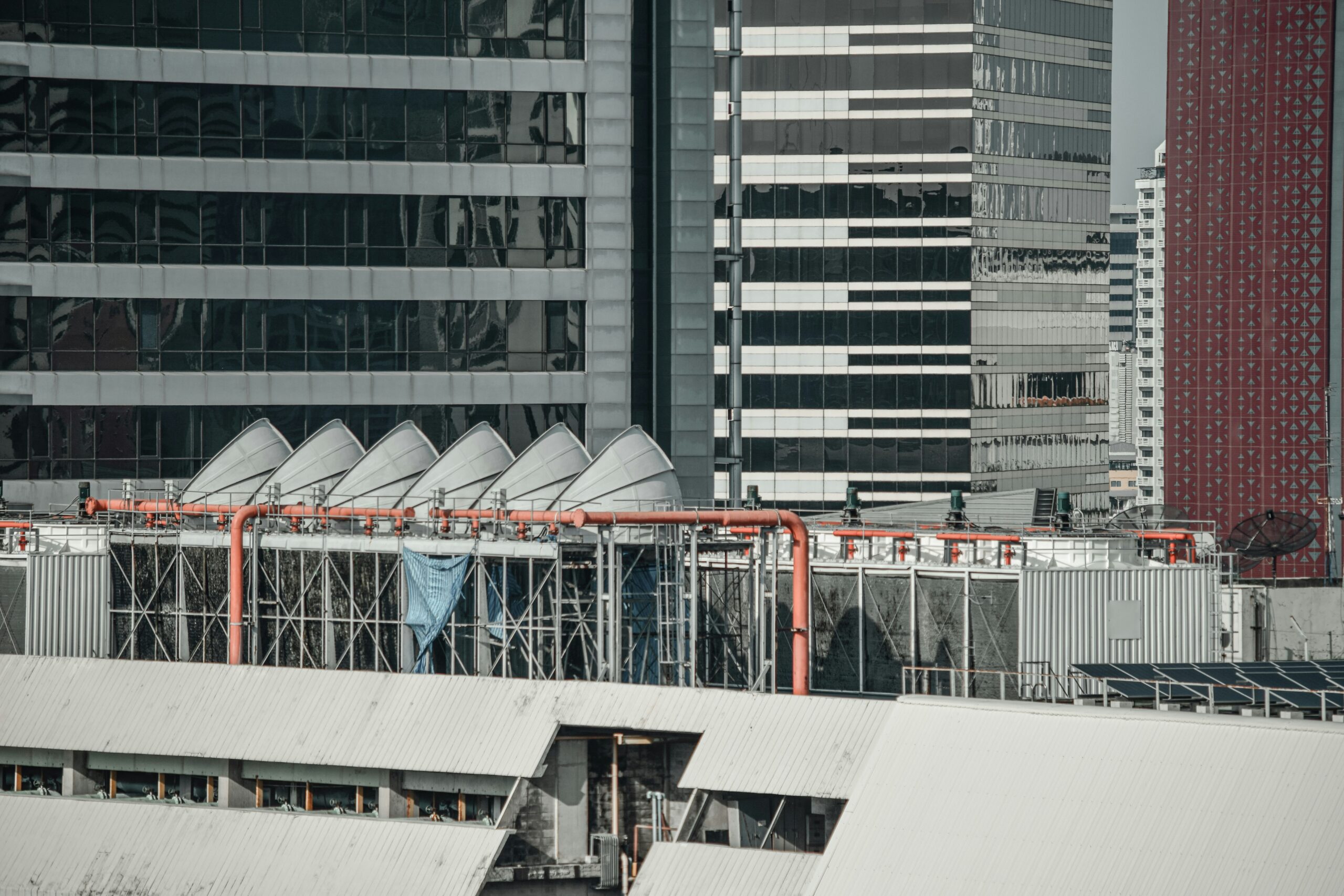

Rückkühlwerk reinigen

Air-Tex unter­stützt Sie in Ihrem Vor­ha­ben der Rei­ni­gung von Rück­küh­lern und sorgt mit Weit­sicht und ver­läss­li­chem Ser­vice für Effi­zi­enz, Kos­ten­ein­spa­rung und hygie­ni­sche Sicher­heit in Ihrem Betrieb. Kon­tak­tie­ren Sie uns für mehr Infor­ma­tio­nen und holen Sie ein Ange­bot ein.

Kon­tak­tie­ren Sie Uns Für Ein Ange­bot

Wir sind im gesam­ten Bun­des­ge­biet für Sie tätig.
